产品往往存在局部小结构，有时为了增加分析的准确性，划分网格的时候，需要对局部加密网格。下面教你如何快捷的实现局部网格加密操作：

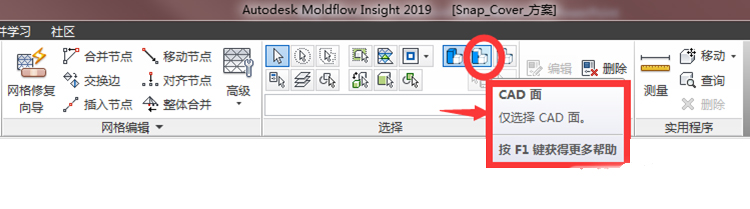

第一步：网格→选择→选取CAD面 按钮

第二步：选择需要加密网格的面

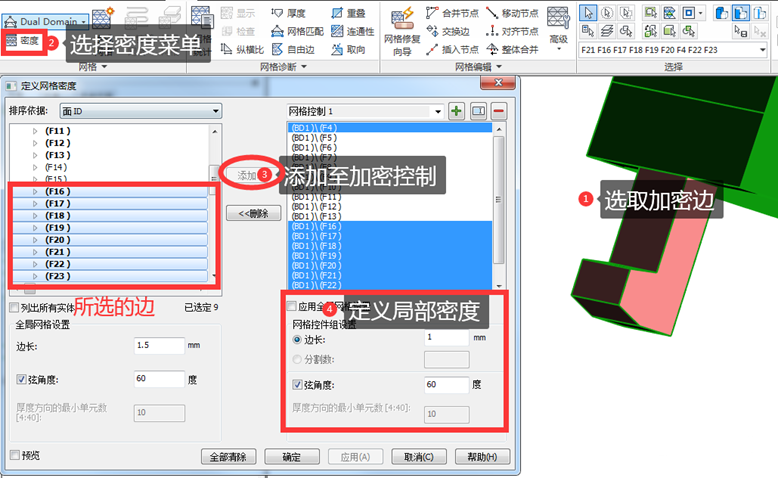

第三步：网格→网格→找到“密度”功能按钮弹出图2对话框，把所选的边 添加到“网格控制”，然后定义局部密度即，边长和选角度来控制局部密度。如图2，整体边长为1.5mm，局部边长控制为1.0mm，选角度都为60°

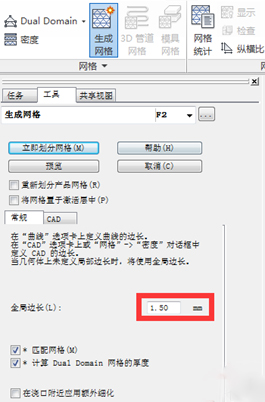

第四部：点击生成网格开始划分网格

结果：

全局边长测量：我们用测量工具来测量整体网格的边长（蓝色箭头 指向的红色线段长度，下同），结果是1.5mm

局部边长测量：同样用测量工具来测量局部加密的网格的边长（红色框内），结果显示网格边长是0.99mm
