PowerMILL2022发布啦，亮点：精加工可以排除平坦面。总体计算速度有所提

发布时间：2021-05-13 15:25:56浏览次数：来源于：admin

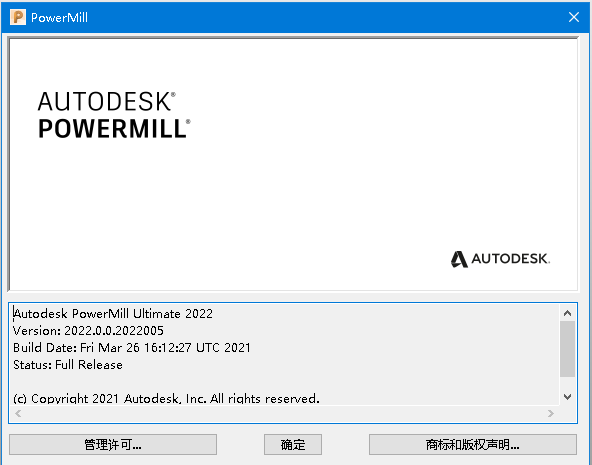

​PowerMill 2022 新特性

自 PowerMill 2021.1.1 以来增加的新功能和增强功能。

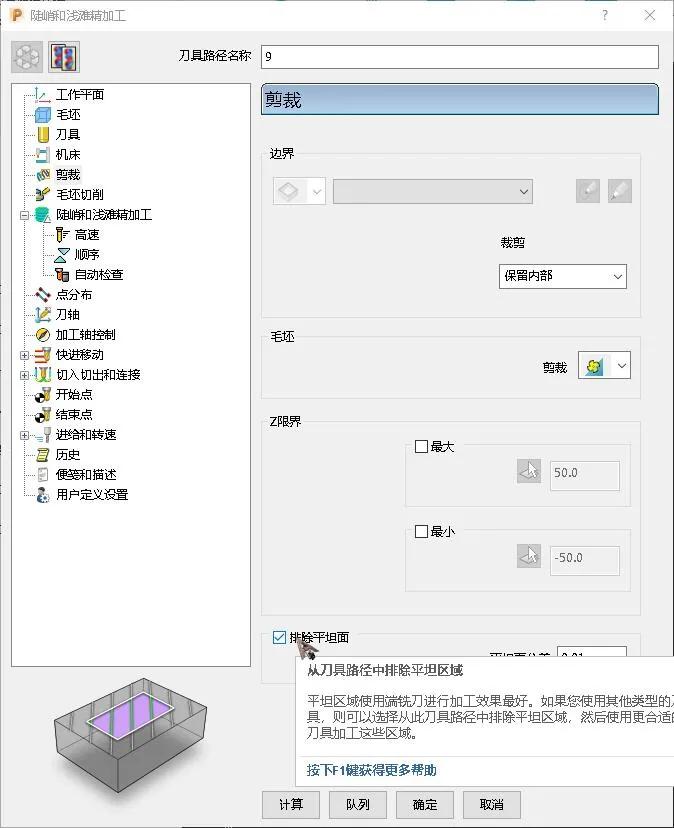

精加工刀具路径不包含平坦区域

• 现在，您可以选择从刀具路径中排除平坦区域，这些刀具路径使用“陡峭和浅滩精加工”、“3D 偏移精加工”或“平行精加工”策略。通过排除平坦面，您可以稍后使用专业的平坦面精加工策略以及专用刀具来更高效地加工平坦区域。

平坦面加工

• 对于某些精加工策略，改进了平坦区域检测。精度提高意味着不再意外对拐角平倒角。当使用“等高精加工”向下加工到平坦面时，以及使用“陡峭和浅滩精加工”、“3D 偏移精加工”和“平行精加工”排除平坦面时，适用于“偏移平坦面精加工”和“平行平坦面精加工”。

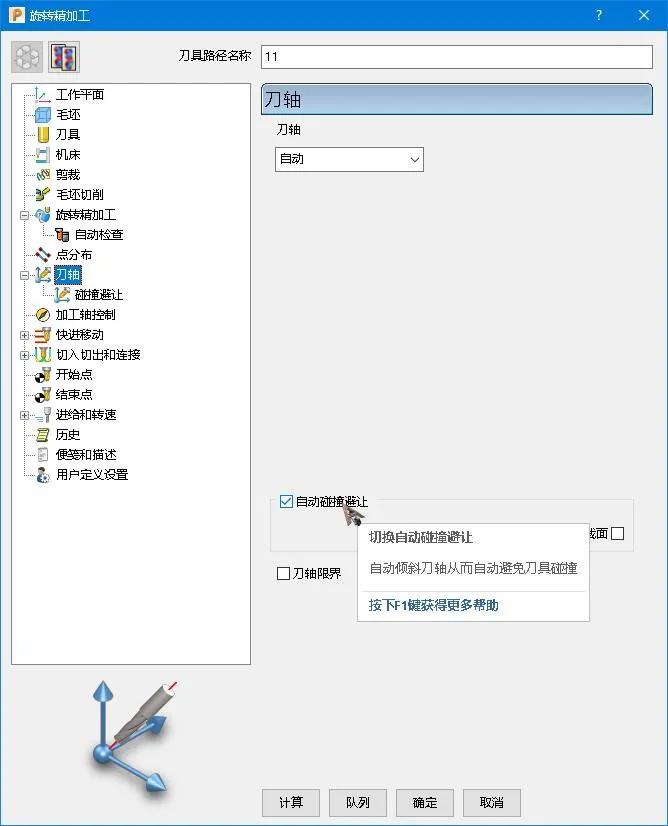

4 轴碰撞避让

• “自动碰撞避让”已扩展到“旋转精加工”策略。这有助于缩短编程时间并提高加工的安全性。

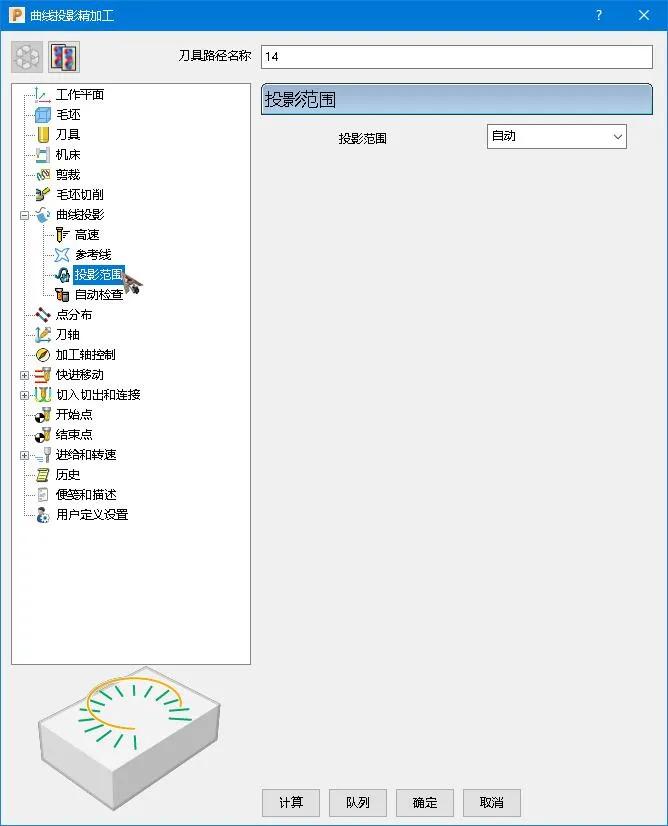

投影范围

• 现在，您可以手动控制“曲面投影精加工”和“曲线投影精加工”策略的投影范围。以前，投影范围是自动设置的，这有时意味着会在不必要的区域中生成刀具路径。通过手动设置范围，现在可以限制投影的距离，从而在您希望加工几何形体的位置创建刀具路径。

交错起点

• 连续闭合刀具路径的起点现在可以交错排列以保持向前运动。交错有助于平顺连接移动并避免突然忽动忽停的运动，这可能会对表面光洁度产生不利影响。

等高精加工具有倒扣的零件

• 对使用“等高精加工”来加工具有倒扣的零件时，“自动碰撞避让”进行了改进。此项改进有助于生成质量更好的刀具路径。

提高速度

总体速度有所提升，有助于缩短编程时间。

• 使用“加工最大毛坯”选项时，等高精加工刀具路径的计算速度变得更快。

• 保存仅更改了特定内容（例如刀具路径绘制状态或添加了新模型曲面）的项目时的速度显著加快。

• 单击“参考线”>“绘制”>“方向指示”时，PowerMill 不再需要较长的时间来显示箭头方向。

PowerMill 2022 修复的问题

PowerMill 2022 中修复的问题。

刀具路径
已修复某些情况下“区域清除”可能过切零件的问题。
某些情况下，“轮廓区域清除”计算速度过慢，该速度已得到提升。
3D 圆倒角选项已从 Vortex 旋风铣区域清除中删除。
当使用“等高切面区域清除”中的“平坦面”的“等高切面”选项时，“加工平坦区域”列表现在处于启用状态。
当使用“区域清除”中的“偏移模型”时，“保持切削方向”复选框处于启用状态。
已修复可能导致“残留边界”错误地查找残留材料的问题。
已修复在使用 3D 圆倒角时导致 PowerMill 意外关闭的问题。
已修复阻止“碰撞避让”倾斜刀具以避免碰撞的问题。
已修复在与“等高精加工”中的“加工倒扣”选项结合使用时，阻止“碰撞避让” 正常工作的问题。
已修复导致 3D 偏移精加工刀具路径中的中心线路径在本应加工之前提前加 工的问题。
已修复导致在陡峭和浅滩精加工刀具路径中沿垂直壁下降的问题。
已修复使用“先顶部”选项时导致对陡峭和浅滩精加工刀具路径的排序不正确 的问题。
已修复阻止计算增材特征构造刀具路径的问题。
已修复由于连接内的退刀和进刀移动未充分延伸导致这些连接过切的问题。
已修复在尝试使用中心线计算 3D 偏移精加工刀具路径时导致 PowerMill 停 止响应的问题
